產品描述

產品概況

剪切式粉碎泵（發明專利號：ZL201821153388.9）又稱粉體泵，是一種專門針對含能材料而設計研發的一款技術含量高、產品質量好、安全性能穩定的專用粉體研磨泵。

剪切式粉碎泵根據含能材料晶片的特性，在設計理念上不斷開發創新，在設備技術性能上不斷進化升級，在安全性能上不斷改良完善，經某化工企業生產現場使用后其安全性能，產品質量完全達標，并得到了軍方的產品質量認證及安全性能許可，經第三方檢測，含能材料的晶片形狀已達到半球狀、球狀或柱狀的理想效果。

工作原理

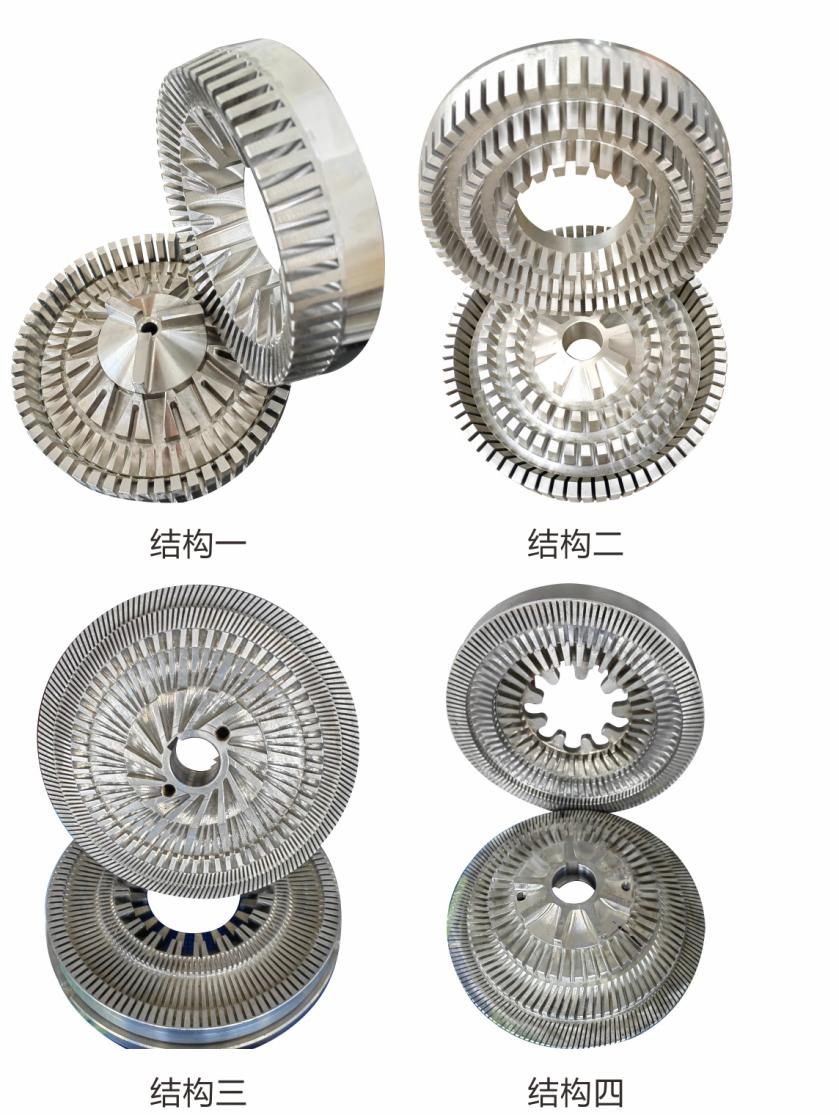

剪切式粉碎泵的工作原理是在電機的高速驅動下，通過攪拌釜混合之后的含能材料漿料通過管道進入剪切式粉碎泵，粉碎泵的工作研磨腔設定轉刀為83組，定刀為132組，其轉定刀齒的結構為帶錐度的雙面切割刀刃，齒槽的通道設定為粗、中、細等6個切割層組成。該功能主要針對含能材料中晶片的特性進行特殊設計，在剪切研磨中所產生的高頻振蕩、強勁捏合、切割搓磨等以及每分鐘幾千萬次強烈的液力剪切和湍流，從而使大顆粒剪切成半球狀、球狀或柱狀物并均勻地分布滴液之中。

為了達到含能材料晶片進一步細化的要求，剪切式粉碎泵又專門設計一道超級空化水力微爆裝置，首先將轉子外端面上設計72組空化裝置，當電機頻率為50Hz泵軸轉速及流量控制在安全范圍內時，其線速度已達到～61m/s，在轉子D處會產生強力的空化微爆效應，使其含能材料漿料中的滴液在空化微氣泡中不斷得到生長、膨脹、壓縮、潰滅等空化微爆過程，而這個瞬間爆炸過程的時間不超過千分之六秒，由于空化泡在急劇崩潰中產生巨大的超微射流噴射時會產生超聲空化現象并向液體中輻射聲波（頻率一般在16KHz-100KHz的超聲波段），這種光空化超聲波段現象所產生的高強度光輻射(如激光)不斷割裂連續產生的空化泡，將含能材料的晶片顆粒在空化微爆屮不斷剝削脫離，而且越剝越薄、越剝越細。

其次，為了含能材料的晶片通過研磨后能達到半球狀、球狀或柱狀的特殊要求時，剪切式粉碎泵又在殼體上設計一道由100組帶角度的鋸齒搓磨裝置，當電機電流在50Hz，泵軸轉速及物料流量控制在安全范圍，此時轉子線速度達到～61m/s時，其轉子外刀齒與殼體內鋸齒的每齒切割搓磨頻率已達到～3528萬次/min，在這種超速高頻率的轉定齒搓磨中，含能材料的晶片越搓越細、越卷越圓，最終將晶片搓磨成球狀、半球狀或柱狀物。

安全特點

1、剪切式粉碎泵的轉定子采用優質不銹鋼SUS316L經高溫鍛壓后再進行加工中心精致加工，轉定子原材料經鍛壓鍛造后其內部的徑相結構更加緊密更加耐磨耐腐。泵蓋與泵體的連接方式采用快開式連接，主體結構的所有連接螺絲均采用全封閉的組合式蓋形螺帽，杜絕螺絲孔內不存有易燃易爆物料的殘留物，其次，泵殼上設計測溫測振裝置，讓操作監控人員在操作室的監控平臺上隨時掌握泵內含能材料的溫度及轉子振動情況，防止不安全隱患的發生。

2、剪切式粉碎泵的密封，采用一種螺旋迷宮式水循環密封裝置，這種密封室內由正螺旋和反螺旋組成的螺旋迷宮，密封室內的正螺旋在泵軸的高速旋轉下，將吸入水由螺旋槽向另一端輸送，但正螺旋另一端卻是盲道，由而產生的水壓只能轉向外圍的反螺旋通道解壓返回到正螺旋起點，因此水在正反螺旋迷宮內不斷來回循環并形成了一種封閉式微壓式水流循環層，正反螺旋迷宮內的水在微壓的作用下向泵腔的間隔外噴霧而出，從而將含能材料的漿料阻擋于螺旋水密封迷宮盲道間隙之外，消除了含能材料的漿料與密封動靜磨擦片接觸而產生高速擠壓磨擦等不安全隱患。

3、剪切式粉碎泵的軸承座，采用HT250～HT300球墨子鐵鑄造完成，經過時效處理后的軸承座在長期帶負荷高速運轉中不變型，保證泵軸高速運行的精度及軸承的使用壽命，軸承座內設置有儲油倉功能，潤滑油能確保軸承在帶負荷高速轉動下及時得到冷卻和潤滑而延長使用壽命，為了防止軸承座后端因皮帶過緊而造成軸承過早磨損而產生噪音及高溫，故軸承座皮帶輪增加測溫裝置，讓操作監控人員隨時掌握后軸承運轉情況，一旦發現皮帶輪處軸承溫度升高能做到及時更換，杜絕不安全隱患的發生。

技術參數

注意事項

剪切式粉碎泵(粉體泵)是一種用于含能材料晶片進行剪切粉碎研磨的專用泵，操作者必須經過操作安全培訓之后才能上崗作業，為了杜絕不安全的事故發生，在操作設備之前須認真閱讀剪切式粉碎泵(粉體泵)的安全操作使用說明書，而且，在設備操作時必須將電機的運轉頻率、電流、流量等要控制在安全操作使用范圍內才能進行作業，具體設備安裝須知、安全使用規范，日常維護保養等詳見剪切式粉碎泵(粉體泵)安全使用須知。

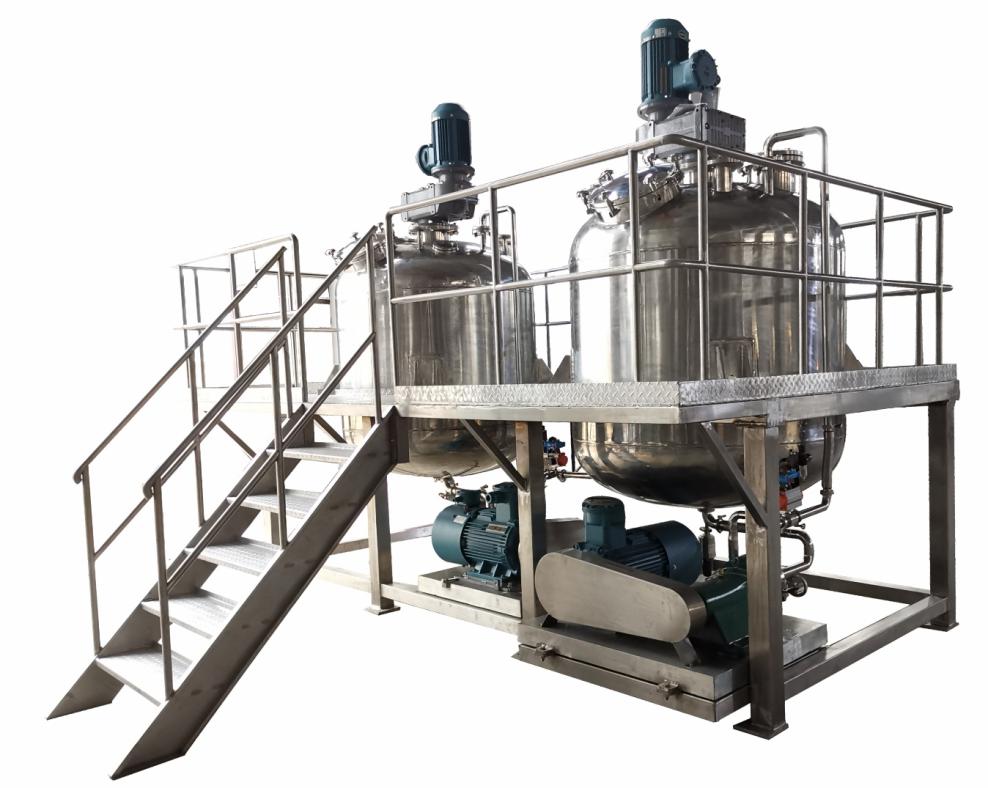

智能型剪切粉碎成套設備

一、成套設備組成部分

智能型剪切粉碎成套設備是由反應釜、槳葉式攪拌機、粉體泵(剪切式粉碎泵)、管線閥門及工作平臺等組成。具體配置：反應釜(2只)，槳葉式攪拌機（2臺），剪切式粉碎泵(粉體2臺)，不銹鋼平臺1件，管閥若干件，PLC智能控制系統等；

二、成套設備工作原理

1、智能型剪切粉碎成套設備的工作原理，首先，智能型剪切粉碎成套設備在PLC智能控制系統的控制下進行作業，經過編程后的PLC智能控制系統能自動開啟進水閥，然后啟動變頻輸送泵，PLC智能控制系根據流量器顯示的液體流量信息自動控制調節變頻輸送泵的轉速頻率，其輸送量達到系統核定的流量值。當水進入反應釜后其容量≥50%時，PLC控制系統會立即啟動混合攪拌系統，然后再啟動真空泵將含能材料的粉體吸入1#反應釜中進行攪拌混合均質。

2、含能材料被真空吸入1#反應釜后與水進行攪拌混合，PLC控制系統自動設置攪拌機攪拌混合時間，然后自動打開1#氣動三通閥的A通道，啟動1#粉體泵，然后再啟動1#反應釜下面的氣動上展調節閥，PLC控制系統根據粉體泵的電機額定電流，自動調節粉體泵的電機轉速頻率及對上展調節閥進行流量控制，確保1#粉體泵在安全使用范圍內正常工作。進入1#粉體泵的漿料在多層轉子與定子之間的狹窄的通道中承受著高速剪切、高頻振蕩、撞擊擠壓等以及每分鐘幾千萬次強烈的液力剪切和湍流下不斷得到細化。其次，含能材料中的晶片液滴在粉體泵殼體內側鋸齒的內不斷受到轉子外刀齒的剪切撕裂、粉碎研磨，強烈搓捏后，在離心力的作用下重新回到1#反應釜進行循環剪切粉碎研磨。

3、在1#反應釜的攪拌混合的漿料通過粉體泵在循環粉碎研磨一段時間后，PLC控制系統自動將氣動三通閥切換到B通道，將1#反應釜內的漿料由粉體泵輸送至2#反應釜。當2#反應釜中的液料客量≥50%時，PLC控制系統又立即啟動2#反應釜的混合攪拌機系統，并自動打開2#的氣動三通閥的A通道，啟動2#粉體泵，然后再啟動2#反應釜下面的氣動上展調節閥。當液位傳感器測得1#反應釜內的漿料低≤50%時，PLC控制系統自動關閉1#反應釜的攪拌系統，當液位傳感器測得1#反應釜內的漿料≤95%時，PLC控制系統自動關閉1#反應釜下面的上展調節閥，然后又一次重新啟動1#反應釜的進料系統，按時自動開啟真空吸料系統以及攪拌系統。PLC控制系統根據2#粉體泵的電機額定電流信息，自動調整電機轉速的頻率及自動調節2#上展閥的流量，確保2#粉體泵在安全使用范圍內正常工作。

4、經過1#粉體泵循環剪切研磨之后的含能材料的漿料，再由1#粉體泵輸送至2#反應釜，等于將含能材料的漿料通過1#粉體泵全部剪切研磨了一次，是考慮到在1#反應釜內含能材料的漿料，在進行循環攪拌剪切粉碎研磨中可能存有死角現象，或還有不少含能材料的漿料未經過循環粉碎，故出現含能材料晶片研磨效果不好，晶片形狀不理想等現象，由1#粉體泵對漿料全部剪切研磨之后進入2#反應釜，然后由2#粉體泵重新對含能材料的漿料進行循環剪切研磨，最后再由2#粉體泵將剪切研磨過后含能材料的漿料全部輸送至中轉釜。

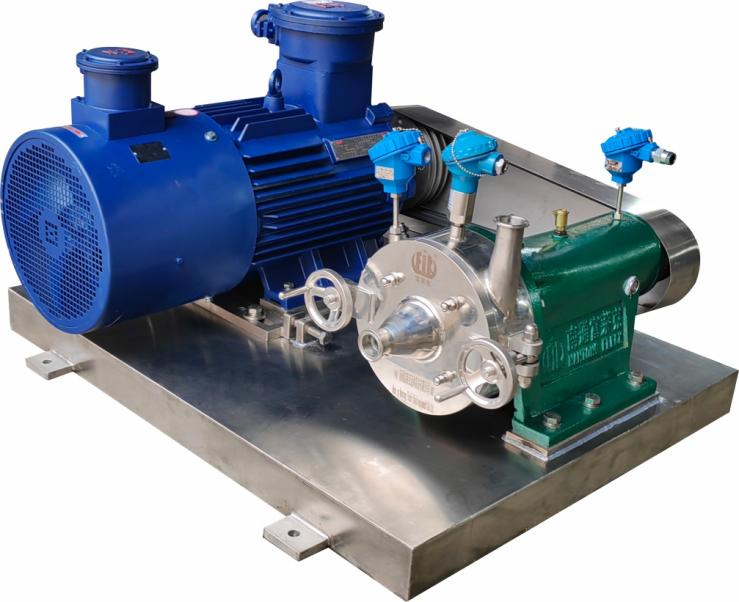

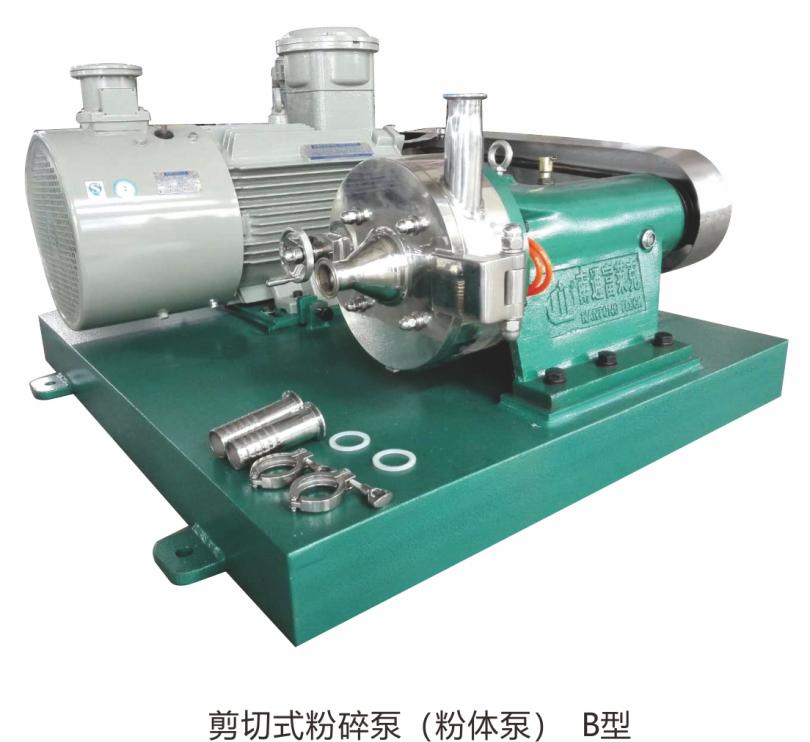

剪切式粉碎泵（粉體泵） A型

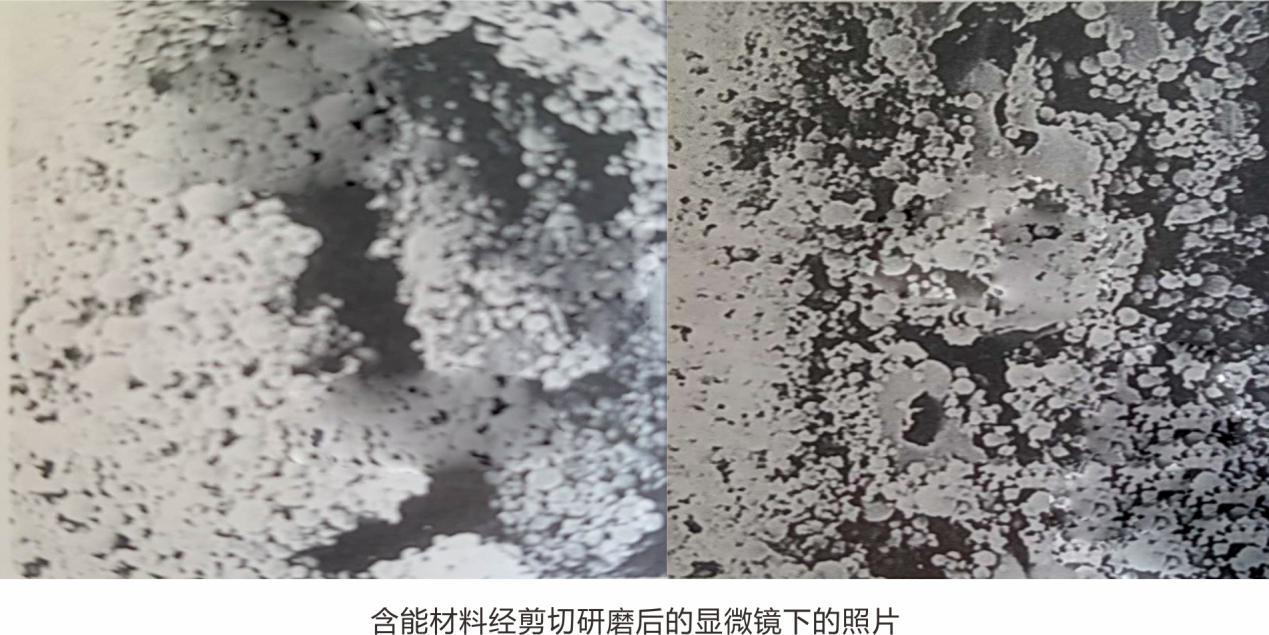

上圖為經粉體泵剪切研磨后的含能材料的晶片，經過第三方檢測后(顯微鏡)其晶片形狀為柱狀、球狀或半球狀
