某鋁業超重力反應設備技術計劃書

項目設備技術背景

某某鋁業通過網絡尋找到本公司，欲選用本公司超重力反應器用于鋁酸鈉碳酸化反應，本公司超重力反應做過類似氣液反應，隨即公司組織相關技術人員進行初步設計。

某某鋁業根據工藝優化需要，本著確保產品品質這一原則，經慎重研究，決定對原配置方案中的碳分反應器進行變更：

1、不再采用連續式三級釜式碳分反應系統。

2、選用超重力反應器作為碳分反應器。

3、超重力反應器技術條件：

（1）反應類型：碳酸化反應。

（2）被處理物料：鋁酸鈉溶液。

（3）反應劑：二氧化碳?xì)怏w，濃度50-99%。

（4）處理量：35m3/d。

（5）被處理物料化學組成等：pH值＞14，苛性比1.5-1.8，Al2O3濃度100-120g/L。

（6）處理周期：日處理5個周期，每個周期反應時間4h。每周期處理量：7m3。

（7）反應溫度：20-25°C。

（8）設備材質：304不銹鋼。

超重力碳酸化反應設備技術簡述

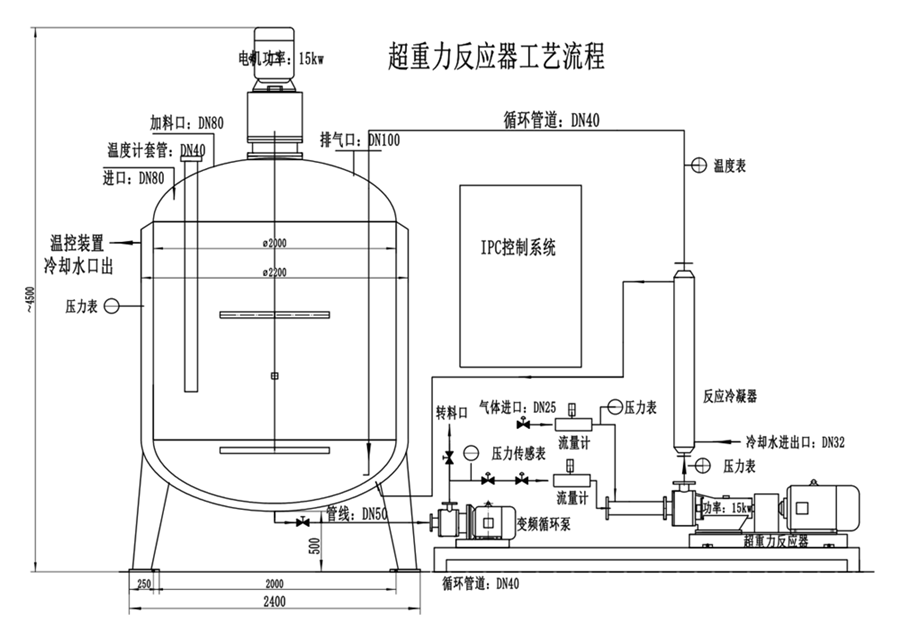

攪拌反應罐內鋁酸鈉由循環泵恒壓計量供給預混反應裝置，同時二氧化碳?xì)怏w也通過流量計進入預混反應裝置的分配器與鋁酸鈉進行初級混合反應，然后被超重力反應器的混合裝置吸入反應室。鋁酸鈉、二氧化碳?xì)怏w在反應器中承受轉定子3000r/min的高速相對運動中迅速得到混合均質反應。因在反應過程中所形成的氣包液、液包氣等微小顆粒也在超重力反應器的高速高頻機械力作用下迅速撕裂、振蕩破碎、不斷細化從而縮短了反應時間，強化了反應效率。最后鋁酸鈉與少量的二氧化碳?xì)怏w從超重力反應器出來后通過冷凝反應器再次混合吸收反應后通過循環管進入反應罐底部。這種高科技超重力反應裝置，能使鋁酸鈉與二氧化碳?xì)怏w在反應過程中氣體吸收的更快、反應后粒徑更小、反應時間更短效果更好。

反應條件，二氧化碳?xì)怏w99%，低溫循環水應滿足反應溫度，循環泵與超重力反應器在反應過程中會因機械運動產生一部份熱量，產生熱量不會超出電機消耗功率。

反應物指標，鋁酸鈉反應液中加入助劑使生成物原始粒徑50納米，在反應體系中聚合，最終粒徑與反應環境有關，反應產物經超重力反應器破碎形成小粒徑顆粒。

設備自控聯鎖簡述

1，反應罐溫度與循環水溫控閥聯鎖

2，循環泵出料壓力與循環泵變頻電機聯鎖

3，鋁酸鈉流量計與鋁酸鈉調節閥聯鎖

4，二氧化碳流量計與二氧化碳調節閥聯鎖

5，轉料切斷閥與鋁酸鈉切斷閥聯鎖，轉料切斷閥打開，鋁酸鈉切斷閥關閉。轉料切斷閥關閉，鋁酸鈉切斷閥打開。

設備技術文件

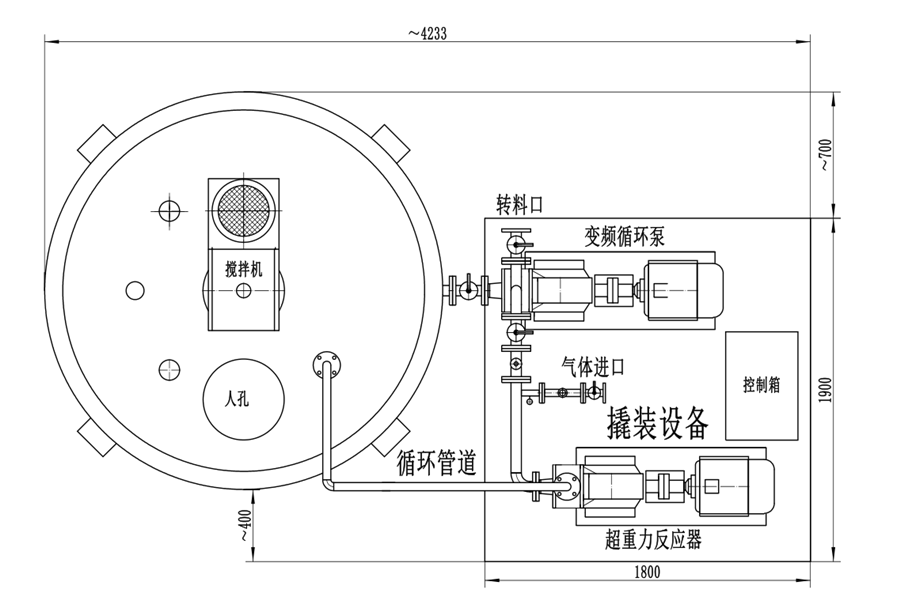

設備名稱：超重力反應成套設備

設備型號﹕FLK-7/CZL

材質：物料接觸部分為304

一、攪拌反應釜

1.1、反應釜1只，公稱容積：7000L，實際容積：7900L，直徑：2000mm，上下橢圓封頭，壁厚10mm，總高～2900mm，上封頭配：450mm人孔1只，進料管DN80，加料口DN100，溫度計套管等各1只，下出口為DN50，法蘭標準GH20592-2009，材質：304，原材料產地：太鋼，整機產地：南通富萊克。

1.2、夾套直徑2200mm，壁厚8mm，配下下橢圓封頭，材質：304，原材料產地：太鋼，夾套：配壓力表1只，溫度自動控制閥1只，材質：304，產地：浙江，整機產地：南通富萊克。

1.3、漿式攪拌機：主軸為φ108×8無縫不銹鋼管，漿葉3片，漿葉直徑900mm，材質：304，皖南電機YE3-15kw-4P-B5，減速機型號：FAF87-NA111-Y15kw-4P，產地：江陰國康，整機產地：南通富萊克

二、循環泵

2.1、循環泵，型號XHB-40，流量：15m3/h，泵頭材質：304，進口DN50，出口：DN40，軸承座材質：HT250，軸承型號：NSK6309ZZC3E，3只，底座碳鋼焊接件，電機：皖南變頻電機YE3-11kw-2P-B3，法蘭標準GH20592-2009，整機產地：南通富萊克

三、自動調節球閥

3.1、液體調節閥，DN40，調節流量：5～20m3/h，氣體調節閥DN25，調節流量：5～35m3/h，材質：304（電磁閥品牌：ASCO 8551系列帶不銹鋼接線盒、回訊器接近開關采用電子式），產品：上海

四、流量計

4.1、液體流量計DN40，計量范圍：5～30m3/h，氣體流量計DN25，計量范圍：5～40m3/h，材質：304（電磁閥品牌：ASCO 8551系列帶不銹鋼接線盒、回訊器接近開關采用電子式），產地：安徽天康

五、溫控閥

5.1、溫度控制范圍20-25℃，材質：304，法蘭聯接，進出口DN32，法蘭標準GH20592-2009，產地：浙江。

六、溫度傳感器

6.1、溫度傳感器，釜內長度2000mm，溫度變送器，輸出信號：4-20mA、0-10mA，材質：304，產地：安徽天康

七、超重力反應器

7.1、超重力反應器，型號：FSB-40流量：15m3/h，泵頭材質：304，進口DN50，出口：DN40，軸承座材質：HT250，軸承型號：NSK6309ZZC3E，3只，底座碳鋼焊接件，電機：皖南變頻電機YE3-15kw-2P-B3，法蘭標準GH20592-2009，產地：南通富萊克。

八、冷凝式反應器

8.1、冷凝式反應器材質304，通徑DN50，外徑φ89，總長1500mm，冷卻水管DN32，產地：南通富萊克。

九、氣～液分配器

9.1、氣～液分配器材質304，通徑DN65，總長500mm，產地：南通富萊克。

十、壓力表、手動閥、撬裝地座、管道等

10.1、壓力表、手動閥、撬裝地座、管道等，產地：南通富萊克。

十一、PLC控制柜

11.1、西門子PLC控制，偉創變頻器，帶輸出電抗器。主要電氣元件：ABB,接地系統采用TN-S系統。PLC電控柜裝在撬裝底座上。

11.2、控制柜內電氣配電與PLC系統要求分前后布置，強弱電分開（或分2個控制柜），避免干擾；PLC控制器要求采用西門子PLC，帶modbus485總線接口，電源模塊、端子、繼電器采用魏德米勒或菲尼克斯品牌，指示燈、開關、按鈕采用進口產品；

11.3、PLC控制柜要求有良好的散熱功能，不能與高散熱和變頻器（高頻率干擾）設備布置在一起；

十二、隨機配件

12.1、循環泵，機械密封1套，型號XHB-40/NY；
